电动锻钢高压球阀Q947F-100C

电动锻钢高压球阀Q947F-100C

摘要:Q947F-100C电动锻钢高压球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质...

所属类别:电动球阀

产品名称:电动锻钢高压球阀Q947F-100C

产品标签:锻钢电动高压球阀,锻钢电动球阀,电动法兰软密封球阀

咨询热线:0577-67329790

联系邮箱:shufavalve@163.com

更新时间:2021-08-12 17:55:51

  • 产品概述
  • 相关产品
  • 相关新闻

电动锻钢高压球阀的详细说明:

电动锻钢高压球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。上下阀杆均设有ptfe轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致,以便管线清扫。

电动高压锻钢球阀先进的阀座,聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。适用介质:水、气、油品、天然气和酸碱腐蚀性介质。适用温度:-196~350℃驱动方式:手动、气动、电动、液动等

电动高压锻钢球阀型号:Q947F

电动高压锻钢球阀通径:350MM

电动高压锻钢球阀使用压力:10.0MPA

电动高压锻钢球阀连接方式:法兰连接

电动高压锻钢球阀操作方式:电动

电动高压锻钢球阀主要功能:起开关作用

电动高压锻钢球阀使用介质:水.油品.蒸汽

电动高压锻钢球阀材质:锻钢

电动高压锻钢球阀使用标准:机械部标准或定做非标

 注:型号代表意义:Q代表球阀 9代表电动 4代表法兰连接 7代表固定式 F代表密封为四氟

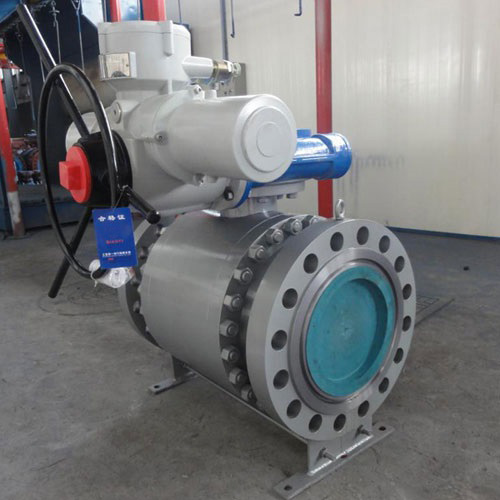

电动锻钢高压球阀Q947F-100C(图1)
电动高压锻钢球阀,型号Q947N-100  DN350 阀体采用A105锻钢 内件材质:球体A105+ENP,阀座:A105+尼龙,电动执行器选用进口电装,也可以按可以要求配置国产电动执行器



电动高压锻钢球阀具有如下的一些优点:

1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。

2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。

3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。

4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。

5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。

6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。

电动高压锻钢球阀的特点:

两分式和三段式固定球阀又称侧装分体式球阀,将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半,它在管道上主要用于切断、分配和改变介质流动方面。它的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构,将阀座推向球体,保证了良好的低压密封性能。该球阀阀前,阀后阀座都能密封,即所谓双向密封特性,利用自带的排放阀,阀体中腔可向外排放。枢轴采用防吹出保护结构,低摩擦系数的轴承等。具有性能优异,可靠性高,用途广泛,价格合理等优点。

电动高压锻钢球阀的主要适用范围:美标高压球阀主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中,适用温度:-196~450℃;驱动方式:手动、气动、电动、液动、涡轮动等;公称通径:1/2"~12";公称压力:150LB~2500LB;适用介质:水、气、油品、天然气和酸碱腐蚀介质。

电动高压锻钢球阀的性能参数:

a、工作压力:1.0Mpa-42.0Mpa。b、工作温度:-46+550℃。c、驱动方式:手动、蜗轮、气动、电动等。d、连接方式:法兰、焊接、对焊、承插焊、等。e、制造标准:国标GB、JB、HG,美标API、ANSI,英标BS,日本JIS、JPI等。f、阀体材质:铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

电动高压锻钢球阀设计标准:

设计和制造标准按照: GB12237;结构长度按照: GB12221;连接端尺寸按照:JB/T79,GB9113,HG20592;检验和测试按照: JB/T 9092、GB/T13927;8:美标高压球阀设计标准:设计和制造标准按照: ASME B16.34,API6D等;结构长度按照: ASME B16.10;连接端尺寸按照:ASME B16.5,ASME B16.25;检验和测试按照: API598;防火设计按照:API607;

电动高压锻钢球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。



电动高压锻钢球阀产品的采购须知:

电动高压锻钢球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。

2、产品名称与电动高压锻钢球阀的型号;

3、电动高压锻钢球阀的操作方式(有手动涡轮传动气动电动等);

4、电动高压锻钢球阀的密封面材质和硬度;

5、电动高压锻钢球阀的阀体材质;

6、电动高压锻钢球阀的压力;

7、电动高压锻钢球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;

8、电动高压锻钢球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。

9、电动高压锻钢球阀产品包装人性化亦可按您的要求办理。

二、若已经由设计单位选定的电动高压锻钢球阀型号,请按电动高压锻钢球阀直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的公司专家为您审核把关。
