电动高压锻钢球阀, 电动高压锻钢球阀的详细说明：

电动高压锻钢球阀先进的阀座，聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。适用介质：水、气、油品、天然气和酸碱腐蚀性介质。适用温度：-196～350℃驱动方式：手动、气动、电动、液动等

注：型号代表意义Q代表球阀 9代表电动 4代表法兰连接 7代表固定式 F代表密封为四氟

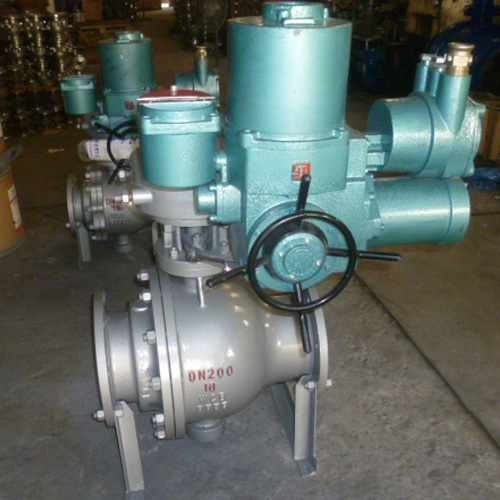

电动高压锻钢球阀，型号Q947N-250  DN200 阀体采用A105锻钢 内件材质：球体A105+ENP,阀座：A105+尼龙，电动执行器选用进口电装，也可以按可以要求配置国产电动执行器

电动高压锻钢球阀的特点：

①电动高压锻钢球阀产品的设计，制造符合美国国家标准ANS1B16.34，美国石油学会标准AP1608、AP16D要求。②所有阀门流体阻力最小。③开阀速度快吸旋900即可完成开关。④阀座材料采用聚四氟乙烯、摩擦系数小密封可靠启闭轻松。⑤球体在阀座之间的运动带有擦拭作用，故可适用带悬浮颗粒的介质。⑥阀杆带有上密封，并采用倒装式结构，可防止在介质压力作用下阀杆冲击。⑦根据用户需要可设有防静电，耐火和防止误操作的锁定机构。⑧根据开闭力的需要可浮动球或固定球，固定球球阀其阀座地浮动的，依靠介质压力在阀座上产生的活塞效应实现密封，减轻了开闭力。标准（防火、防静电）

3：电动高压锻钢球阀的概述：

电动高压锻钢球阀是由旋塞演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，球阀是近十几年来发展最快的阀门品种之一。特别是在美、日、德、法、意、西、英等工业发达国家，球阀的使用非常广泛，使用品种和数量仍在继续扩大，并向高温、高压、大口经、高密封性、长寿命、优良的调节性能以及一阀多功能方向发展，其可靠性及其他性能指标均达到较高水平，并已部分取代闸阀、截止阀、节流阀。随着球阀的技术进步，在可以预见的短时见内，特别是在石油天然气管线上、炼油裂解装置上以及核工业上将有更广泛的应用。此外，在其他工业中的大中型口径、中低压力领域，球阀也将会成为主导的阀门类型之一。球阀是本世纪50年代问世的一种阀门，在半个世纪的时间里，球阀已发展成为一种主要的阀类。球阀主要用于截断或接通介质，也可用于流体的调节与控制，V型球阀能够进行比较精确的流量调节与控制，而三通球阀则用于分配介质和改变介质的流向。

  5：电动高压锻钢球阀的主要适用范围：美标高压球阀主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中，适用温度：-196～450℃；驱动方式：手动、气动、电动、液动、涡轮动等；公称通径：1/2"～12"；公称压力：150LB~2500LB；适用介质：水、气、油品、天然气和酸碱腐蚀介质。

6：电动高压锻钢球阀的性能参数：

a、工作压力：1.0Mpa-42.0Mpa。b、工作温度：-46+550℃。c、驱动方式：手动、蜗轮、气动、电动等。d、连接方式：法兰、焊接、对焊、承插焊、等。e、制造标准：国标GB、JB、HG，美标API、ANSI，英标BS，日本JIS、JPI等。f、阀体材质：铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

7:电动高压锻钢球阀设计标准：

设计和制造标准按照: GB12237；结构长度按照: GB12221；连接端尺寸按照：JB/T79,GB9113,HG20592；检验和测试按照: JB/T 9092、GB/T13927；8:美标高压球阀设计标准：设计和制造标准按照: ASME B16.34,API6D等；结构长度按照: ASME B16.10；连接端尺寸按照：ASME B16.5,ASME B16.25；检验和测试按照: API598；防火设计按照：API607；

　　电动高压锻钢球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

电动高压锻钢球阀具有如下的一些优点：

　　1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
　　2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
　　3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
　　4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
　　5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
　　6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。
　　公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K
　　公称通径或口径：DN6～900、NPS 1/4 ～36
　　连接方式：法兰、对焊、螺纹、承插焊等
　　适用温度：-196℃～540℃
　　驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动
　　阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

电动高压锻钢球阀产品的采购须知：

电动高压锻钢球阀商品已标的价格表是临时价格，具体价格已具体参数议价，根据材质及口径尺寸压力大小而定，具体价格您可以联系我们，以实时报价为准。

2、产品名称与电动高压锻钢球阀的型号；

3、电动高压锻钢球阀的操作方式（有手动涡轮传动气动电动等）；

4、电动高压锻钢球阀的密封面材质和硬度；

5、电动高压锻钢球阀的阀体材质；

6、电动高压锻钢球阀的压力；

7、电动高压锻钢球阀的使用介质（名称、粘度、颗粒腐蚀性、毒性；

8、电动高压锻钢球阀我们可以根据您提供的图纸定做生产；也可以按我公司提供的图纸生产。

9、电动高压锻钢球阀产品包装人性化亦可按您的要求办理。

二、若已经由设计单位选定的电动高压锻钢球阀型号，请按电动高压锻钢球阀直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的公司专家为您审核把关。
