Q946F电动四通球阀

电动四通球阀型号:Q946F  Q946H

电动四通球阀通径:150MM-600MM

电动四通球阀使用压力:1.6MPA -4.0MPA

电动四通球阀连接方式:法兰连接

电动四通球阀操作方式:电动

电动四通球阀主要功能:起开关作用

电动四通球阀使用介质:水.油品.蒸汽

电动四通球阀材质:铸钢.不锈钢

电动四通球阀标准:机械部标准或定做非标



电动四通球阀概述:

 球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

电动四通球阀性能参数与主要尺寸:

电动四通球阀
阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质
WCB 1Cr13 1Cr13

1Cr13

司太立合金

本体材料

柔性石墨

不锈钢加柔性石墨

08软钢

F304 F316

柔性石墨

编结石墨

-29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、碱
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L

电动四通球阀特点及优点

1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开   关位置避免误操作。手柄上有明显地开和关标识。

2、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构

3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。

4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。

5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。

6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所

电动四通球阀主要外形尺寸:

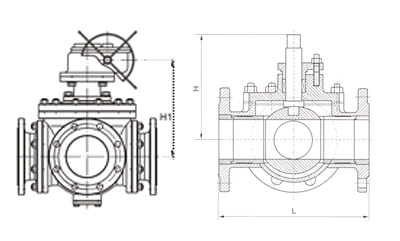

                                             电动四通球阀Q946F Q946F(图1)



公称通经DN 150 200
×
150
200 250
×
200
250 300
×
250
300 350
×
300
350 400
×
350
400 450
×
400
450 500
×
450
500 600
×
500
600
球孔d1 150 150 200 200 250 250 300 300 350 350 400 400 450 450 500 500 600
L 570 570 670 670 760 760 850 850 980 980 1080 1080 1220 1220 1360 1360 1750
H 219 219 273 273 360 360 395 395 430 430 470 470 550 550 580 580 700
手动 H1 330 330 398 398 495 495 580 580 625 625 670 670 698 698 840 840 1050
E - - 116 116 116 116 171 171 171 171 257 257 257 257 257 257 150
F - - 350 350 350 350 400 400 420 420 400 400 420 420 400 400 410
W 1050 1050 600 600 600 600 800 800 800 800 800 800 800 800 800 800 800
电动 H2 554 554 600 600 652 652 760 760 770 770 830 830 - - 940 940 1020
L1 235 235 235 235 235 235 259 259 400 400 400 400 - - 410 410 410
气动 H3 666 666 736 736 926 926 1059 1059 1127 1127 1393 1393 1468 1468 1538 1538 1370
L2 776 776 736 736 776 776 1060 1060 1060 1060 1360 1360 1360 1360 1360 1360 2840

四通球阀结构特点及用途:

1、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体是,流体阻力小。

2、密封性能好:阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。

3、使用寿命长:阀门的阀芯和光见颈材料采用奥氏不锈钢,阀座材料选用PTFE,能达到良好的抗腐蚀性作用,延长了阀门的使用寿命。

四通球阀工作原理:

如图所示“LL”型四通球阀只需操作扳手或执行器将球体转动90度,可同时对两种介质的流向进行切换,既方便又迅速,实现一阀多用的效果。

优点

1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。

2、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。

3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。

4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。

5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。

6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所
