铸钢浮动球阀Q41F-150LB

铸钢浮动球阀Q41F-150LB

摘要:铸钢浮动球阀型号Q41F-150LB 3"阀体采用WCB铸钢,内件材质:球体A105+ENP,阀座:A105+RPTFE四氟,启闭迅速,铸钢浮动球阀启闭时只需把球体转动90,方便而迅速...

所属类别:浮动球阀

产品名称:铸钢浮动球阀Q41F-150LB

产品标签:浮动铸钢球阀,法兰铸钢球阀,浮动球阀厂家,铸钢浮动球阀Q41F-150LB

咨询热线:0577-67329790

联系邮箱:shufavalve@163.com

更新时间:2021-08-13 11:10:48

  • 产品概述
  • 相关产品
  • 相关新闻

Q41F铸钢浮动球阀的优点:

1. 流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线相通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。
2.启闭迅速,启闭时只需把球体转动90°,方便而迅速。
3.结构较简单,体积较小,重量较轻。特别是它的高度远小于闸阀和截止阀。
4.密封性能较好。球阀一般采用具有弹性的软质密封圈。
美标球阀型号:Q41F
美标球阀口径:4"(100MM)
美标球阀公称压力:150LB
美标球阀连接方式:法兰连接
美标球阀操作方式:手动
美标球阀主要功能:起开关作用
美标球阀使用介质:水.油品.蒸汽
美标球阀材质:WCB碳钢
美标球阀使用标准:美标
注:型号代表意义:Q代表球阀 4代表法兰连接 1代表浮动式 F代表四氟

铸钢浮动球阀Q41F-150LB(图1)

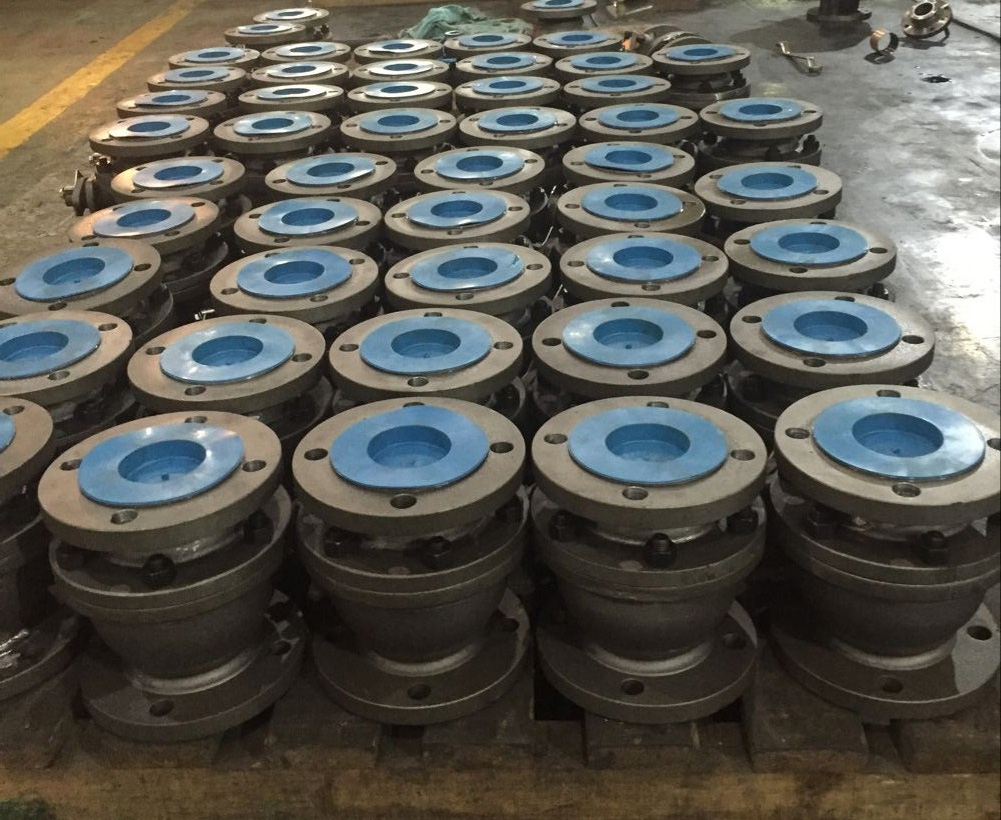

                                                                   Q41F铸钢浮动球阀现场图片
铸钢浮动球阀,型号Q41F-150LB  4"阀体采用WCB铸钢,内件材质:球体A105+ENP,阀座:A105+RPTFE四氟
铸钢浮动球阀的优点:
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料,密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。本类阀门在管道中一般应当水平安装。
铸钢浮动球阀产品性能规范
公称压力(PN) 1.6 2.5 4.0 6.4
壳体试验压力 2.4 3.8 6.0 9.6
密封试验(液) 1.8 2.8 4.4 7.0
密封试验(气) 0.5~0.7
适用介质 C       P       R
水、油品、蒸气   硝酸类    醋酸类
适用温度 ≤200℃



铸钢浮动球阀主要零件材料



名称 WCB类  CF8类 CF3类 CF8M类 CF3M类
阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
弹簧   3yc-7/17-49H
O形圈 NBR 氟橡胶
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8

铸钢浮动球阀150Lb外形尺寸和连接尺寸
公称通径NPS 单位 L D T G C n-φd W H
in mm
1/2" 15 mm 108 89 12 35 60.5 4-15 115 72
in 4.25 3.5 0.47 1.38 2.38 4-0.59 4.53 28.3
3/4" 20 mm 117 98 12 43 70 4-15 115 76
in 4.61 3.86 0.47 1.69 2.76 4-0.59 4.53 29.9
1" 25 mm 127 108 12 51 79.5 4-15 150 92
in 5 4.25 0.47 2 3.13 4-0.59 5.9 3.62
11/2" 40 mm 165 127 14.3 73 98.5 4-16 200 123
in 6.5 5 0.56 2.88 3.88 4-0.62 7.87 4.84
2" 50 mm 178 152 15.9 92 120.5 4-19 200 132
in 7 6.00 0.625 3.62 4.75 4-0.75 7.87 5.20
21/2" 65 mm 190 178 17.5 105 139.5 4-19 320 164
in 7.5 7 0.69 4.12 5.5. 4-0.75 12.6 6.45
3" 80 mm 203 190 19.1 127 152.4 4-19 320 173
in 8 7.50 0.75 5 6 4-0.75 12.6 6.8
4" 100 mm 229 229 23.9 157 190.5 8-19 450 210
in 9 9 0.94 6.19 7.5 8-0.75 17.72 8.26
6" 150 mm 394 279 26 216 241.5 8-22 8000 288
in 15.5 10.98 1.02 8.5 9.50 8-0.88 31.5 1.34
8" 200 mm 457 343 29 270 298.5 8-22 1120 374
in 18.00 13.50 1.12 10.62 11.75 8-0.88 44.10 14.72
10" 250 mm 533 406 31 324 362 12-25 1420 366
in 20.98 16 1.2 12.75 14.75 12-1 55.12 14.40
12" 300 mm 610 483 32 381 432 12-25 1420 412
in 24 19 1.26 15 17 12-1 55.12 16.22

铸钢浮动球阀300Lb外形尺寸和连接尺寸
公称通径NPS 单位 L D T G C n-φd W H
in mm
1/2" 15 mm 140 95 15 35 66.5 4-15 115 72
in 5.51 3.74 0.59 1.38 2.62 4-0.59 4.53 28.3
3/4" 20 mm 152 117 16 43 82.5 4-19 115 76
in 5.98 4.61 0.62 1.69 3.25 4-0.75 4.53 29.9
1" 25 mm 165 124 18 51 89 4-19 150 92
in 6.5 4.9 0.71 2 3.5 4-0.75 5.9 3.62
11/2" 40 mm 190 156 20.7 73 114.5 4-22 200 123
in 7.5 6.12 0.81 2.88 4.51 4-0.88 7.87 4.84
2" 50 mm 216 165 22.3 92 127 8-19 200 132
in 8.5 6.5 0.88 3.62 5 8-0.75 7.87 5.20
21/2" 65 mm 241 190 25.4 105 149 8-22 320 164
in 9.5 7.5 1 4.12 5.87 8-0.88 12.6 6.45
3" 80 mm 283 210 28.5 127 168.5 8-22 320 173
in 11.25 8.25 1012 5 6.62 8-0.88 12.6 6.8
4" 100 mm 305 254 31.8 157 200 8-22 450 210
in 12 10 1.25 6.19 7.88 8-0.88 17.72 8.26
6" 150 mm 403 318 36.6 216 270 12-22 1120 336
in 15.875 12.5 1.44 8.5 10.62 12-0.88 44.10 13.23
8" 200 mm 502 381 42 270 330 12-25 1420 385
in 19.76 15 16.5 10.62 12.99 12-1 55.12 15.16
10" 250 mm 568 444 48 324 387.5 16-29 1420 370
in 22.36 17.50 1.89 12.75 15.25 16-1.12 55.12 14.56

铸钢浮动球浮动球阀产品的采购须知:
1、浮动球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。
2、浮动球阀产品名称与浮动球阀的型号;
3、浮动球阀的操作方式(有手动涡轮传动气动电动等);
4、浮动球阀的密封面材质和硬度;
5、浮动球阀的阀体材质;
6、浮动球阀的压力;
7、浮动球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;
8、浮动球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。
9、浮动球阀产品包装人性化亦可按您的要求办理。
二、若已经由设计单位选定的浮动球阀型号,请按浮动球阀直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的公司专家为您审核把关。
