高压浮动球阀Q41F-300LB 6寸

高压浮动球阀Q41F-300LB 6寸

摘要：Q41F高压浮动球阀的详细说明：高压浮动球阀特点及作用,高压浮动球阀是用带圆形通孔的球体作启闭件，球体随阀杆转动，以实现启闭动作的阀门...

所属类别：浮动球阀

产品名称：高压浮动球阀Q41F-300LB 6寸

产品标签：法兰高压浮动球阀,不锈钢高压浮动球阀,浮动球阀厂家,锻造浮动球阀

咨询热线：0577-67329790

联系邮箱：shufavalve@163.com

更新时间：2021-08-13 10:18:20

  • 产品概述
  • 相关产品
  • 相关新闻

Q41F高压浮动球阀的详细说明：Q41F高压浮动球阀特点及作用：

高压浮动球阀是用带圆形通孔的球体作启闭件，球体随阀杆转动，以实现启闭动作的阀门。
高压浮动球阀型号：Q41F
高压浮动球阀口径：6"(150MM)
高压浮动球阀公称压力：300LB
高压浮动球阀连接方式：法兰连接
高压浮动球阀操作方式：手动
高压浮动球阀主要功能：起开关作用
高压浮动球阀使用介质：水.油品.蒸汽
高压浮动球阀材质：304
高压浮动球阀使用标准：美标
注：型号代表意义：Q代表球阀  4代表法兰连接 1代表浮动式 F代表四氟
高压浮动球阀Q41F-300LB 6寸(图1)

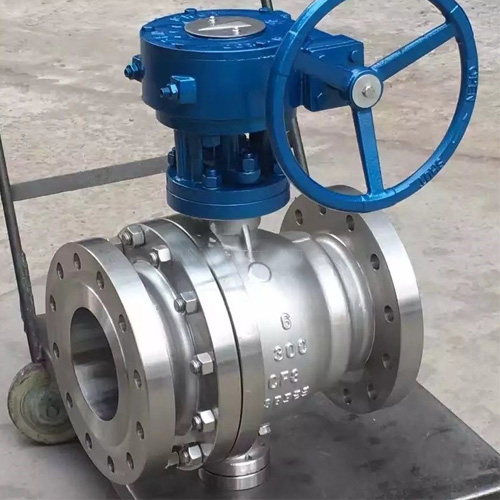

                                        Q41F美标高压球阀现场图片
高压软密封球阀，型号Q41F-300LB  6" 阀体采用 F304,内件材质：球体F304不锈钢+STL司太立20#,阀座：F304不锈钢+STL司太立16#.
Q41F软密封球阀的优点：
1. 流体阻力小，全开时球体通道、阀体通道和连接管道的截面积相等，并且成直线相通，介质流过球阀，相当于流过一段直通的管子，在各类阀门中球阀的流体阻力最小。
2.启闭迅速，启闭时只需把球体转动90°，方便而迅速。
3.结构较简单，体积较小，重量较轻。特别是它的高度远小于闸阀和截止阀。
4.密封性能较好。球阀一般采用具有弹性的软质密封圈。
二、Q41F美标软密封球阀的缺点：
使用温度范围较小。球阀一般采用软密封圈，使用温度受密封圈材料的限制。密封圈材料的开发及金属硬密封球阀的应用能扩大球阀的使用温度范围。
三、Q41F美标软密封球阀的结构型式：
按结构的密封机理，球阀分为浮动球球阀和固定球球阀。前者主要靠介质压力将球体压紧在出口端阀座上，其使用压力和通径受到一定的限制。而后者的球体由安装在阀体上的上下两个轴承支持，球体的位置固定，密封作用是靠弹簧和介质压力使阀座压向球体而实现的。因而启闭力矩较小，适用于高压和大口径场合。
软密封美标球阀产品性能规范
公称压力(PN) 1.6 2.5 4.0 6.4
壳体试验压力 2.4 3.8 6.0 9.6
密封试验(液) 1.8 2.8 4.4 7.0
密封试验(气) 0.5～0.7
适用介质 C　　　　　　　P 　　　　　　R　　
水、油品、蒸气 　　硝酸类　　　　醋酸类　　　
适用温度 ≤200℃



软密封球阀主要零件材料



名称 WCB类 　CF8类 CF3类 CF8M类 CF3M类
阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
弹簧   3yc-7/17-49H
O形圈 NBR 氟橡胶
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8

软密封球阀150Lb外形尺寸和连接尺寸
公称通径NPS 单位 L D T G C n-φd W H
in mm
1/2" 15 mm 108 89 12 35 60.5 4-15 115 72
in 4.25 3.5 0.47 1.38 2.38 4-0.59 4.53 28.3
3/4" 20 mm 117 98 12 43 70 4-15 115 76
in 4.61 3.86 0.47 1.69 2.76 4-0.59 4.53 29.9
1" 25 mm 127 108 12 51 79.5 4-15 150 92
in 5 4.25 0.47 2 3.13 4-0.59 5.9 3.62
11/2" 40 mm 165 127 14.3 73 98.5 4-16 200 123
in 6.5 5 0.56 2.88 3.88 4-0.62 7.87 4.84
2" 50 mm 178 152 15.9 92 120.5 4-19 200 132
in 7 6.00 0.625 3.62 4.75 4-0.75 7.87 5.20
21/2" 65 mm 190 178 17.5 105 139.5 4-19 320 164
in 7.5 7 0.69 4.12 5.5. 4-0.75 12.6 6.45
3" 80 mm 203 190 19.1 127 152.4 4-19 320 173
in 8 7.50 0.75 5 6 4-0.75 12.6 6.8
4" 100 mm 229 229 23.9 157 190.5 8-19 450 210
in 9 9 0.94 6.19 7.5 8-0.75 17.72 8.26
6" 150 mm 394 279 26 216 241.5 8-22 8000 288
in 15.5 10.98 1.02 8.5 9.50 8-0.88 31.5 1.34
8" 200 mm 457 343 29 270 298.5 8-22 1120 374
in 18.00 13.50 1.12 10.62 11.75 8-0.88 44.10 14.72
10" 250 mm 533 406 31 324 362 12-25 1420 366
in 20.98 16 1.2 12.75 14.75 12-1 55.12 14.40
12" 300 mm 610 483 32 381 432 12-25 1420 412
in 24 19 1.26 15 17 12-1 55.12 16.22

软密封美标球阀300Lb外形尺寸和连接尺寸
公称通径NPS 单位 L D T G C n-φd W H
in mm
1/2" 15 mm 140 95 15 35 66.5 4-15 115 72
in 5.51 3.74 0.59 1.38 2.62 4-0.59 4.53 28.3
3/4" 20 mm 152 117 16 43 82.5 4-19 115 76
in 5.98 4.61 0.62 1.69 3.25 4-0.75 4.53 29.9
1" 25 mm 165 124 18 51 89 4-19 150 92
in 6.5 4.9 0.71 2 3.5 4-0.75 5.9 3.62
11/2" 40 mm 190 156 20.7 73 114.5 4-22 200 123
in 7.5 6.12 0.81 2.88 4.51 4-0.88 7.87 4.84
2" 50 mm 216 165 22.3 92 127 8-19 200 132
in 8.5 6.5 0.88 3.62 5 8-0.75 7.87 5.20
21/2" 65 mm 241 190 25.4 105 149 8-22 320 164
in 9.5 7.5 1 4.12 5.87 8-0.88 12.6 6.45
3" 80 mm 283 210 28.5 127 168.5 8-22 320 173
in 11.25 8.25 1012 5 6.62 8-0.88 12.6 6.8
4" 100 mm 305 254 31.8 157 200 8-22 450 210
in 12 10 1.25 6.19 7.88 8-0.88 17.72 8.26
6" 150 mm 403 318 36.6 216 270 12-22 1120 336
in 15.875 12.5 1.44 8.5 10.62 12-0.88 44.10 13.23
8" 200 mm 502 381 42 270 330 12-25 1420 385
in 19.76 15 16.5 10.62 12.99 12-1 55.12 15.16
10" 250 mm 568 444 48 324 387.5 16-29 1420 370
in 22.36 17.50 1.89 12.75 15.25 16-1.12

高压浮动球阀产品的采购须知：
高压浮动球阀商品已标的价格表是临时价格，具体价格已具体参数议价，根据材质及口径尺寸压力大小而定，具体价格您可以联系我们，以实时报价为准。
产品名称与高压浮动球阀的型号；高压浮动球阀的操作方式（有手动涡轮传动气动电动等）；高压浮动球阀的密封面材质和硬度；高压浮动球阀的阀体材质； 高压浮动球阀的压力； 高压浮动球阀的使用介质（名称、粘度、颗粒腐蚀性、毒性；高压浮动球阀我们可以根据您提供的图纸定做生产；也可以按我公司提供的图纸生产。 高压浮动球阀产品包装人性化亦可按您的要求办理。
若已经由设计单位选定的高压浮动球阀型号，请按高压浮动球阀型号直接向我司销售部订购。


上一篇 : 锻钢浮动球阀Q41Y-600LB

下一篇 : 碳钢浮动球阀Q41F-150lb 2"
