气动不锈钢球阀Q647DV-16P

气动不锈钢球阀Q647DV-16P

摘要:Q647DV气动不锈钢球阀,是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质...

所属类别:气动球阀

产品名称:气动不锈钢球阀Q647DV-16P

产品标签:Q647H气动不锈钢球阀,气动球阀厂家

咨询热线:0577-67329790

联系邮箱:shufavalve@163.com

更新时间:2021-08-12 18:46:28

  • 产品概述
  • 相关产品
  • 相关新闻

Q647DV气动不锈钢球阀概述

气动不锈钢球阀,气动固定球阀,气动球阀,球阀是双向阀,流向无限制。中法兰用螺柱连接,上下阀杆均设有滑动轴承,减少磨擦,使用操作省力、平稳。在正常情况下:压力低时阀座密封依靠弹簧预紧力使阀座紧贴球体达到密封,压力高时,在阀座上形成活塞效应,在上游介质压力作用下,使阀座压紧球体达到密封、气动固定球阀,气动球阀,球阀广泛应用于过程控制系统实现开或关。

气动球阀号:Q647DV

气动球阀通径:150MM

气动球阀使用压力:1.6MPA

气动球阀连接方式:法兰连接

气动球阀操作方式:气动

气动球阀主要功能:起开关作用

气动球阀使用介质:水.油品.蒸汽

气动球阀材质:304不锈钢

气动球阀使用标准:机械部标准

注:型号代表意义:Q代表球阀  6代表气动  4代表法兰连接  7代表固定式  DV代表密封德威龙

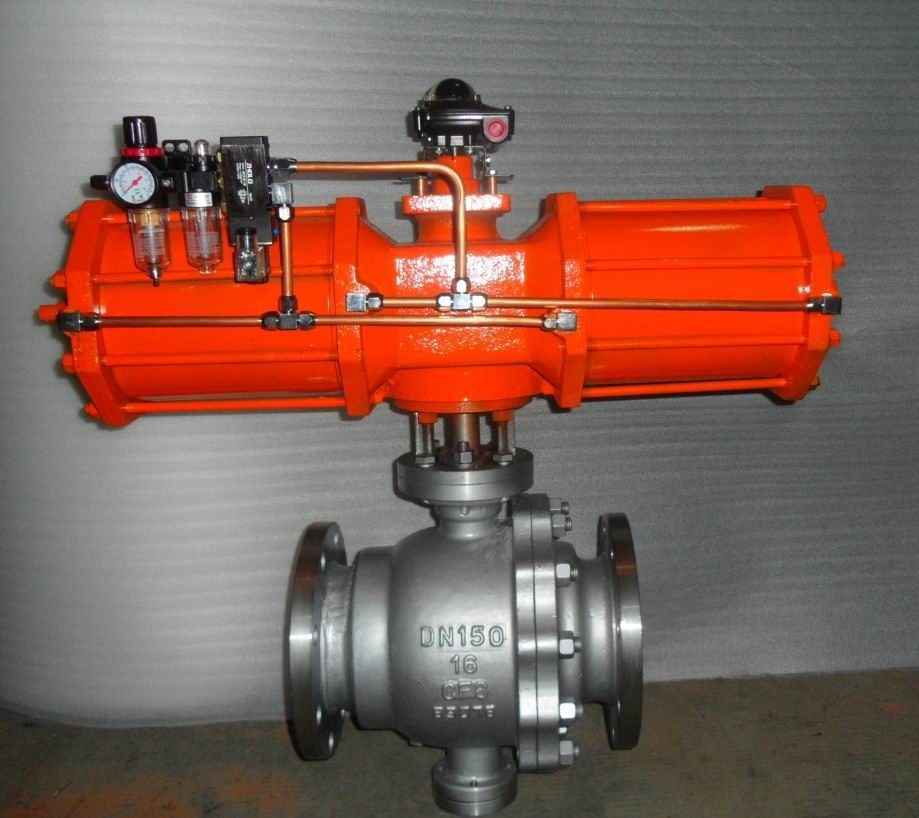

气动不锈钢球阀Q647DV-16P(图1)
                                                           Q647F气动软密封球阀现场图片



气动软密封球阀,型号Q647DV-16P DN150 阀体采用304不锈钢,内件材质:球体F304锻不锈钢,阀座:F304+DV德威龙,气动执行器选用国产。

Q647DV气动不锈钢球阀,是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定球阀 的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。此阀一般水平安装。

  Q647Y气动不锈钢球阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。

  固定球阀 适用介质:水、气、油品、天然气和酸碱腐蚀性介质。

  适用温度:-196~425℃,

  驱动方式:手动、蜗轮、气动、电动、液动等。

Q647DV气动不锈钢球阀产品特点

  1、操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。

  2、密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。

  3、防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。

  4、自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预]力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复

  5、排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。

  固定球阀广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。

AW气动执行器输出扭矩

双作用式输出扭矩 单位 N.m

型号规格

气源压力( Mpa )

0.3

0.4

0.5

0.6

0.7

0.8

AW13

515

620

770

930

1080

AW17

950

1270

1590

1910

2230

AW20

1820

2430

3050

3650

4260

AW22

2150

2870

3580

4300

5020

AW25

3360

4480

5600

6720

7850

Aw28

5150

6860

8580

10300

12020

AW32

7620

10150

12680

15220

1776

AW35

10120

13500

16870

20250

23620

AW40

13220

17630

22040

26450

30860

AW50

22460

29950

37440

44930

52420

AW60

47300

63070

78840

94610

110380

AW气动执行器零部件配表



名称

数量

序号

名称

数量

序号

名称

数量

序号

名称

数量

1

箱体

1

11

销轴

1

21

弹性挡圈

1

31

锁紧螺母

2

2

拔叉

1

12

滚套

2

22

减磨垫圈

1

32

平垫圈

2

3

转轴

1

13

弹性挡圈

2

23

O型圈

1

33

O型圈

2

4

隔板

2

14

无油轴承

2

24

O型圈

1

34

调节螺钉

2

5

活塞

2

15

O型圈

2

25

减磨垫圈

1

35

螺母

8

6

缸体

2/3

16

导向环

2

26

弹性挡圈

1

36

弹性垫圈

8

7

缸盖

2

17

O型圈

2

27

平键

1

37

平垫圈

8

8

活塞杆

1

18

O型圈

2

28

O型圈

2

38

双头螺栓

8,

9

弹簧

1/2/4

19

O型圈

2

29

定位销

2

39







10

弹簧缸

1

20

锁紧螺母

2

30

紧定螺钉

1

40







气动不锈钢球阀产品的采购须知:
气动不锈钢球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。
2、产品名称与气动不锈钢球阀的型号;
3、气动不锈钢球阀的操作方式(有手动涡轮传动气动电动等);
4、气动不锈钢球阀的密封面材质和硬度;
5、气动不锈钢球阀的阀体材质;
6、气动不锈钢球阀的压力;
7、气动不锈钢球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;
8、气动不锈钢球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。
9、气动不锈钢球阀产品包装人性化亦可按您的要求办理。
二、若已经由设计单位选定的气动不锈钢球阀型号,请按气动不锈钢球阀直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的公司专家为您审核把关。
