气动固定式球阀Q647F

气动固定式球阀Q647F

摘要:Q647F气动固定式球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能...

所属类别:气动球阀

产品名称:气动固定式球阀Q647F

产品标签:法兰气动固定式球阀,硬密封气动固定式球阀

咨询热线:0577-67329790

联系邮箱:shufavalve@163.com

更新时间:2021-08-12 18:13:23

  • 产品概述
  • 相关产品
  • 相关新闻

气动固定式球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

气动固定式球阀工作原理:

气动固定式球阀的球体采用上、下两根阀杆固定。工作时流体压力不会使球体向阀座移动,阀座不会承受过大压力而变形。阀杆部分设有自润滑轴承,减少磨擦,开关扭距小,两阀座均采用弹簧设预紧。密封采用聚四氟乙烯镶入钢固内,钢圈后部设有弹簧,保证阀座紧贴球体。当阀门中腔压力异常升高超过弹簧顶紧力,阀座后退脱离球体,达到自动泄压效果,压后阀座自动复位。结构的先进性使固定球阀的密封性能稳定操作省力,使用寿命长,极适用于长输管线和一般管线。

气动固定式球阀产品特点:

1、气动固定式球阀采用固定球设计,相对运动部位均采用磨擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。

2、气动固定式球阀采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。

3、气动固定式球阀采用全通径设计,流通阻力小。

4、金属硬密封气动固定式球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能优越。

5、气动固定式球阀采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。

6、每个球阀都有两个可动密封座,两个方向都能密封,因而安装时不须考虑介质的流向。

7、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。确保系统安全。

8、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。

9、自动泄压结构,当滞留在阀门中腔的液体介质由于温度升高而气化,从而中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门安全。

10、可选气动、电动、液动、及气动调节型、电动调节型。

气动固定式球阀主要技术参数阀体

阀体形式 两段式铸造阀体
公称通径 DN50~1000mm
公称压力 PN1.6、2.5、4.0、6.4、10.0 MPa;ANSI 150 300 600 900 LB;JIS 10 20 30 40 K
连接形式 法兰式
法兰标准 JIS、ANSI、GB、JB、HG等
阀盖形式 一体式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式 O型固定球型阀芯
流量特性 近似快开型

☆执行机构☆

执行器型号 GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -20~+90℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注:如需详细执行器参数,请进入气动执行器页面进行查阅。

气动固定式球阀主要零件材料

1 底座 WCB、CF8、CF8M、CF3M
2 左阀体 WCB、CF8、CF8M、CF3M
3 下阀轴 2Cr13、304、316、316L
4 右阀体 WCB、CF8、CF8M、CF3M
5 球体 2Cr13、304、316、316L
6 密封圈 PTFE、PPL、304、316、316L
7 弹簧 65Mn、不锈钢
8 25、35、45
9 上阀轴 2Cr13、304、316、316L
10 支架 WCB、CF8、CF8M、CF3M
11 填料压板 WCB、CF8、CF8M、CF3M
12 执行器 根据客户要求提供配置

气动固定式球阀主要性能指标

公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
允许压差(MPa) ≤ 公称压力
动作范围 0~90°
泄露量Q 软密封VI级、硬密封IV级、符合ANSI B16.104标准
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的2%

气动固定式球阀主要性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.75 6.0 9.6 15.0 3.0 7.5 16.5 2.4 3.8
密封试验 1.76 2.75 4.4 7.04 11.0 2.2 5.5 12.1 1.5 2.8
气密试验 0.4~0.7MPa

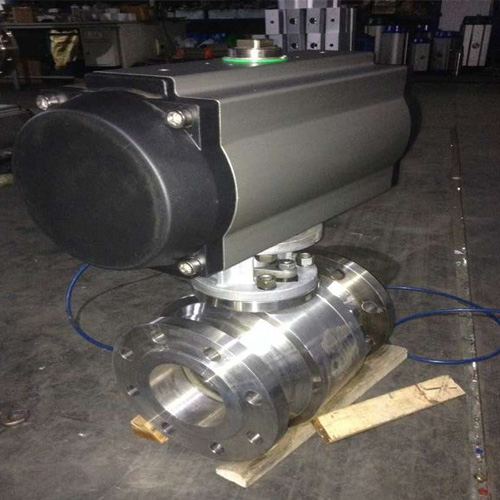

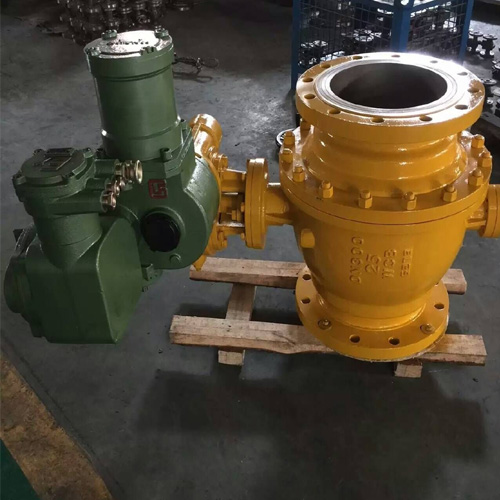

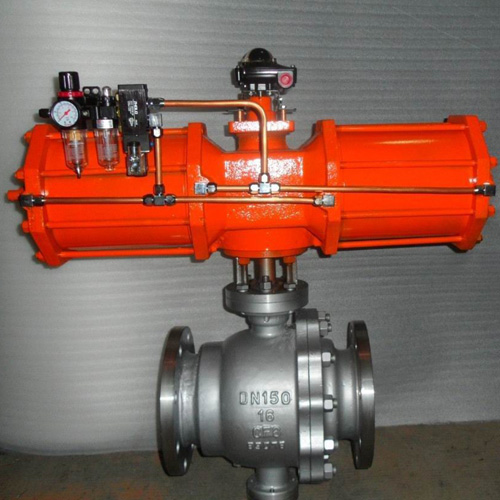

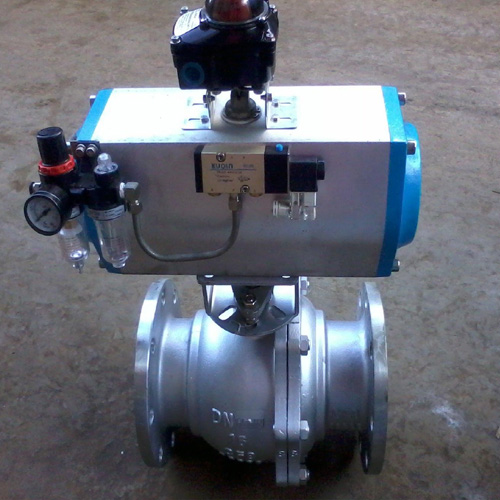

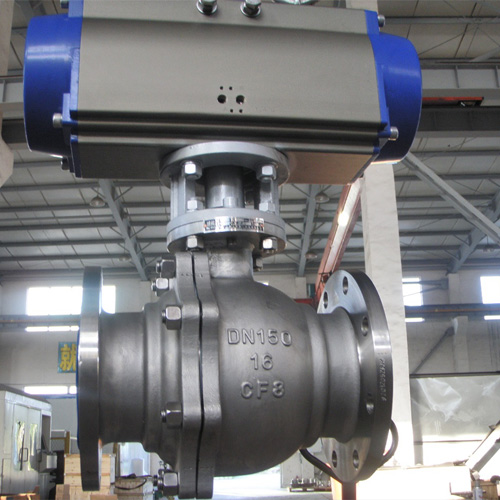

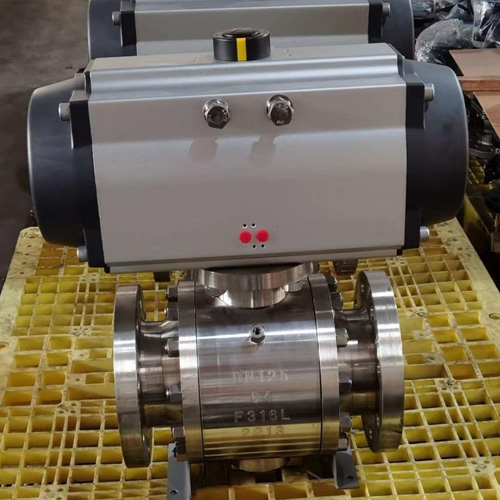

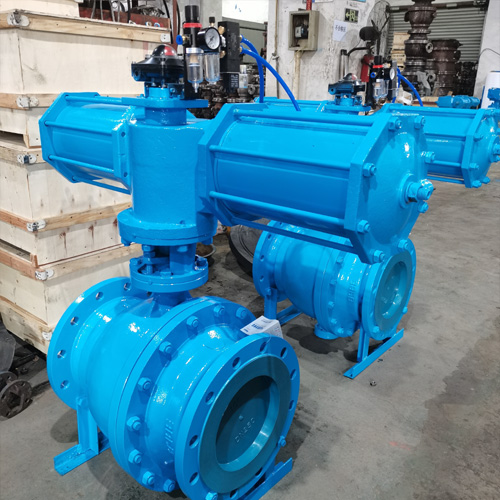

气动固定式球阀Q647F(图1) 气动固定式球阀Q647F(图2)

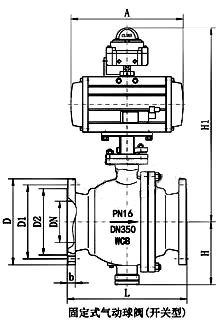

气动固定球阀
公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 500 600 700
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H - - - - - - 335 385 430 470 590 700 780 950
H1 根据所配执行机构而定,配置执行器不同,连接尺寸也不同
A
D 165 185 200 220 250 285 340 405 460 520 580 705 840 910
D1 125 145 160 180 210 240 295 355 410 470 525 650 770 840
D2 99 118 132 156 184 211 266 319 370 435 485 608 718 788
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 12-26 12-30 12-34 12-41 12-41

气动固定球阀产品的采购须知:

气动固定球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。

产品名称与气动固定球阀的型号;气动固定球阀的操作方式(有手动涡轮传动气动电动等);气动固定球阀的密封面材质和硬度; 气动固定球阀的阀体材质;气动固定球阀的压力; 气动固定球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性; 气动固定球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。 气动固定球阀产品包装人性化亦可按您的要求办理。

若已经由设计单位选定的气动固定球阀型号,请按气动固定球阀型号直接向我司销售部订购。

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的公司专家为您审核把关。
