Q41F-600LB二片式锻钢法兰球阀

Q41F-600LB二片式锻钢法兰球阀

摘要:Q41F-600LB二片式锻钢法兰球阀结构中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流...

所属类别:法兰球阀

产品名称:Q41F-600LB二片式锻钢法兰球阀

产品标签:二片式法兰球阀,二片式锻钢球阀,Q41F-300LB锻钢法兰球阀

咨询热线:0577-67329790

联系邮箱:shufavalve@163.com

更新时间:2021-08-10 17:21:07

  • 产品概述
  • 相关产品
  • 相关新闻

Q41F-600LB二片式锻钢法兰球阀的详细说明:

二片式法兰球阀结构中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。

球阀型号:Q41F-600LB

球阀口径:1/2"~8"

球阀公称压力:150LB-2500LB

球阀连接方式:法兰连接

球阀操作方式:手柄

球阀主要功能:起开关作用

球阀使用介质:水.油品.蒸汽

球阀材质:F316锻不锈钢

球阀使用标准:美标

注:型号代表意义:Q代表球阀 3代表蜗轮 4代表法兰连接 1代表浮动式 F代表密封为RPTFE四氟

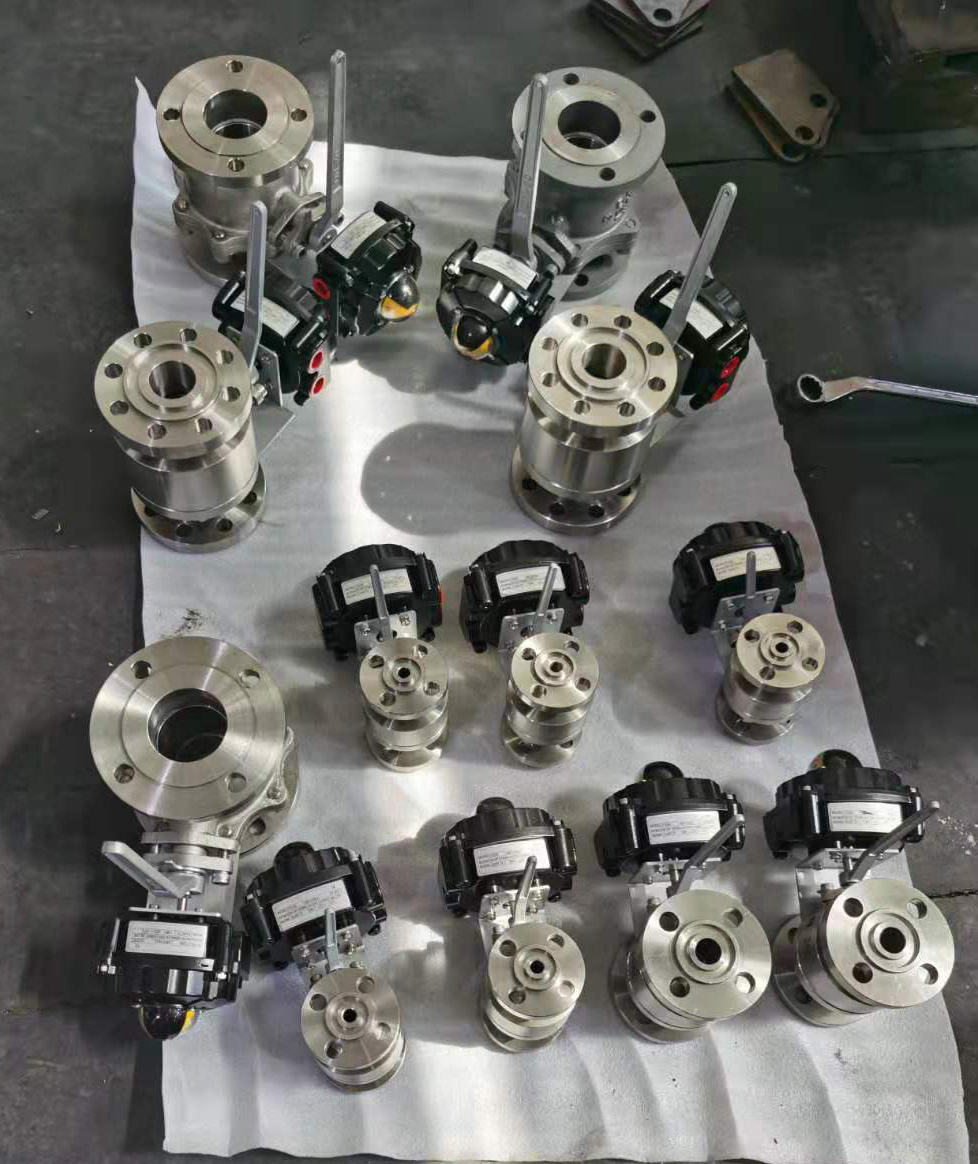

Q41F-600LB二片式锻钢法兰球阀(图1)
                                    Q41F-600LB二片式锻钢法兰球阀车间现场图片
Q41F二片式锻钢法兰球阀(600LB软密封)型号Q41F-600LB 2*1"-1/2" 阀体采用F316锻不锈钢,内件材质:球体F316,阀座:F316+RPTFE四氟。

二片式锻钢法兰球阀的特点:
a:操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
b:密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能(3)防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
c:自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复位。
d:排泄管路:阀体上下均设置排泄孔,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)
e:本阀门设计有辅助的阀座紧急密封系统,一旦密封受损或出现紧急十青况而不能密封时,通过辅助密封系统向密封面注射相应的密封剂即可修复密封面,达到紧急密封。当输送的介质不洁或含有少量颗粒时,为保护密封面,确保达到可靠的密封,还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。

二片式锻钢法兰球阀的性能参数:

a、工作压力:1.0Mpa-42.0Mpa。

b、工作温度:-46+550℃。

c、驱动方式:手动、蜗轮、气动、电动等。

d、连接方式:法兰、焊接、对焊、承插焊、等。

e、制造标准:国标GB、JB、HG,美标API、ANSI,英标BS,日本JIS、JPI等。

f、阀体材质:铸钢、碳钢、 锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。


法兰球阀产品的采购须知:
 1、法兰球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。
2、法兰球阀产品名称与法兰球阀的型号;
3、法兰球阀的操作方式(有手动涡轮传动气动电动等);
4、法兰球阀的密封面材质和硬度;
5、法兰球阀的阀体材质;
6、法兰球阀的压力;
7、法兰球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;
8、法兰球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。
9、法兰球阀产品包装人性化亦可按您的要求办理。
二、若已经由设计单位选定我司的法兰球阀型号,请按法兰球阀直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的公司专家为您审核把关。
