Q347F蜗轮浮动法兰球阀

摘要：Q347F域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭...

所属类别：法兰球阀

产品名称：Q347F蜗轮浮动法兰球阀

产品标签：蜗轮美标法兰球阀,Q341F蜗轮法兰球阀,浮动式法兰球阀

咨询热线：0577-67329790

联系邮箱：shufavalve@163.com

更新时间：2021-08-10 16:33:57

产品概述
相关产品
相关新闻

Q347F蜗轮浮动法兰球阀概述：

蜗轮浮动法兰球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

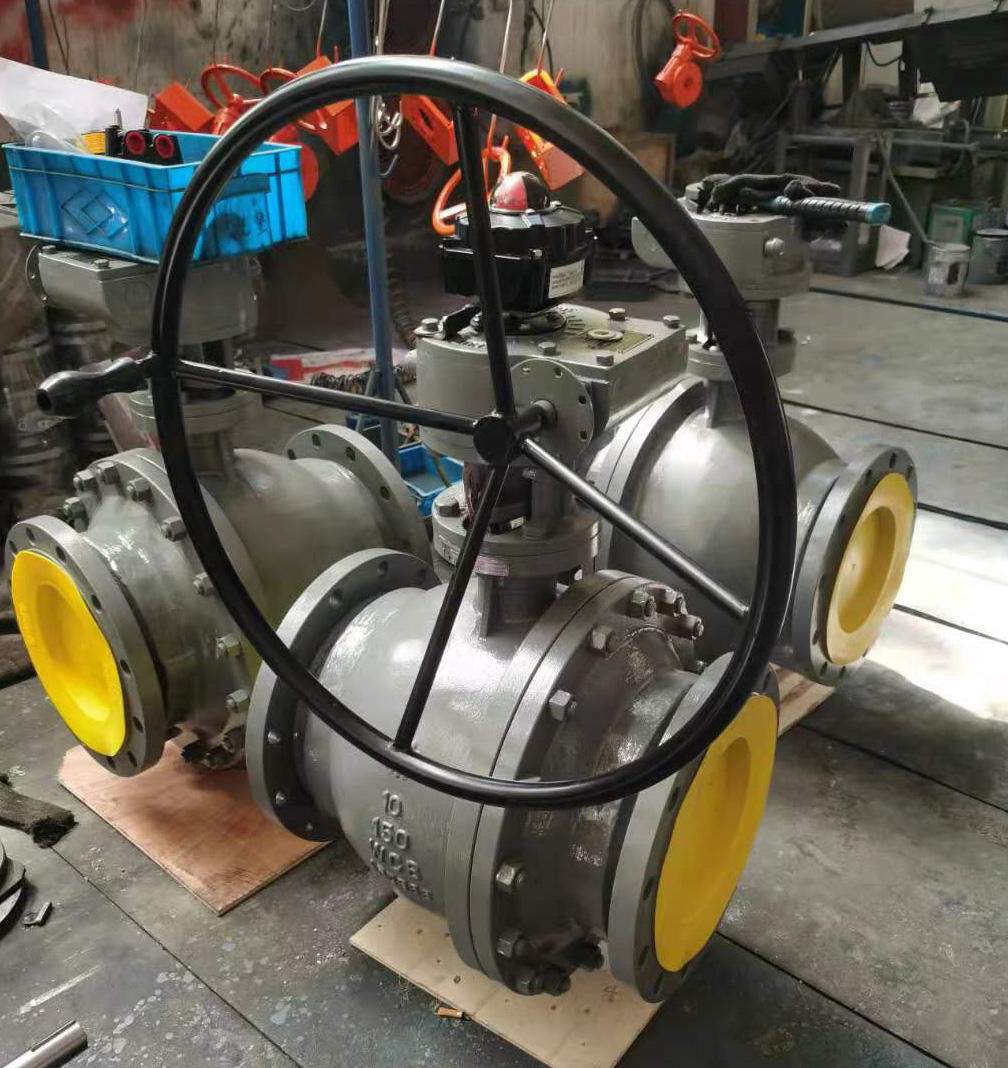

Q341F蜗轮浮动法兰球阀(图1)

Q347F蜗轮浮动法兰球阀车间实物图片

蜗轮浮动法兰球阀主要零件材料:

序号 NO	零件名称	材质
序号 NO	零件名称	GB	ASTM
1	阀体	WCB	A2116-WCB
2	密封圈	PTFE	PTFE
3	球体	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石体	WCB	A216-WCB
7	垫片	柔性石墨+不锈钢	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料压盖	WCB	A2116-WCB
10	定位片	25	A105
11	挡圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	阀杆	1Cr33	A276-410
14	螺钉	35	A193-B7
15	止推垫片	PTFE	PTFE

蜗轮浮动法兰球阀技术规范:

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

蜗轮浮动法兰球阀主要外形尺寸:

公称通径	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457
H	59	63	75	95	142	142	152	178	252	272	342
W	130	130	160	230	400	400	400	650	1050	1050	1410
Wt(kg)	2.5	3	5	7	15	19	19	33	58	93	160

蜗轮浮动法兰球阀产品的采购须知：

蜗轮浮动法兰球阀商品已标的价格表是临时价格，具体价格已具体参数议价，根据材质及口径尺寸压力大小而定，具体价格您可以联系我们，以实时报价为准。

产品名称与蜗轮浮动法兰球阀的型号；蜗轮浮动法兰球阀的操作方式（有手动涡轮传动气动电动等）；蜗轮浮动法兰球阀的密封面材质和硬度；蜗轮浮动法兰球阀的阀体材质；蜗轮浮动法兰球阀的压力；蜗轮浮动法兰球阀的使用介质（名称、粘度、颗粒腐蚀性、毒性；蜗轮浮动法兰球阀我们可以根据您提供的图纸定做生产；也可以按我公司提供的图纸生产。蜗轮浮动法兰球阀产品包装人性化亦可按您的要求办理。

若已经由设计单位选定我司的蜗轮浮动法兰球阀型号，请按蜗轮浮动法兰球阀型号直接向我司销售部订购。

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的公司专家为您审核把关。
