注：型号代表意义，Q代表球阀 4代表法兰连接 1代表浮动式 Y代表NI60/STL

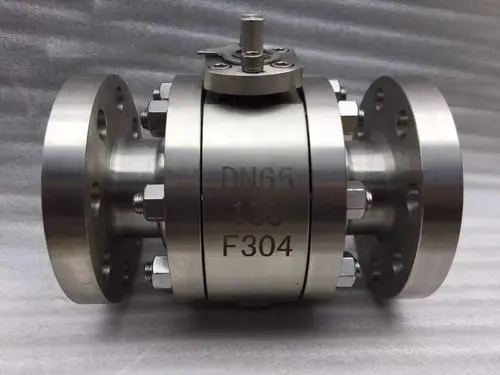

三片式锻钢材球阀实物图片

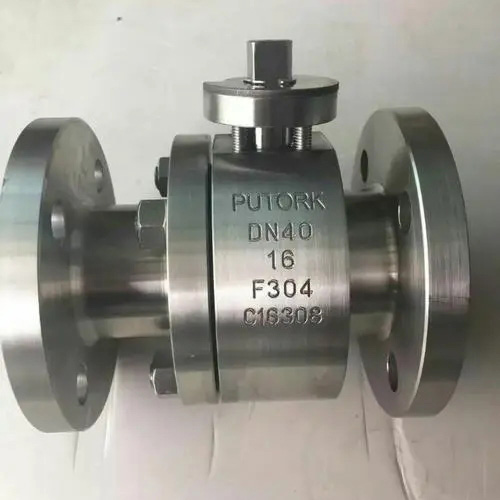

二片式锻钢材球阀实物图片
Q41Y锻钢硬密封球阀，型号Q41Y-16-160 DN20-DN100 阀体采用A105锻钢,内件材质：球体A105+STL。
二片式锻钢球阀的特点：
标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；
高压锻钢球阀利用自带的排放阀，阀体中腔可向外排放；
枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；
阀杆与阀体有效的接触，使防静电接地装置性能优越等。
具有性能优异，可靠性高，用途广泛，价格合理等优点。
二片式锻钢球阀的概述：
二片式锻钢球阀，将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，高压锻钢球阀在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能。
二片式锻钢球阀型号说明：Q41F-16/420C Q41N-16C/420C Q41H-16/420C Q41Y-16/420C
二片式锻钢球阀的主要适用范围：
二片式锻钢球阀适用于：化工、石油、天然气、冶金等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
二片式锻钢球阀的性能参数：
a、工作压力：1.0Mpa-42.0Mpa。
b、工作温度：-46+550℃。
c、驱动方式：手动、蜗轮、气动、电动等。
d、连接方式：法兰、焊接、对焊、承插焊、等。
e、制造标准：国标GB、JB、HG，美标API、ANSI，英标BS，日本JIS、JPI等。
f、阀体材质：铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢304，304L，316、316L、铬钼钢、低温钢、钛合金钢等。
二片式锻钢球阀设计标准：
设计和制造标准按照: GB12237—1989通用阀门法兰和对焊连接钢制球阀
结构长度按照: GB12221；
连接端尺寸按照：JB/T79,GB9113,HG20592；
检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门压力试验
二片式锻钢球阀设计标准：
设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；
锻钢球阀产品的采购须知：
1、锻钢球阀商品已标的价格表是临时价格，具体价格已具体参数议价，根据材质及口径尺寸压力大小而定，具体价格您可以联系我们，以实时报价为准。
2、锻钢球阀产品名称与锻钢球阀的型号；
3、锻钢球阀的操作方式（有手动涡轮传动气动电动等）；
4、锻钢球阀的密封面材质和硬度；
5、锻钢球阀的阀体材质；
6、锻钢球阀的压力；
7、锻钢球阀的使用介质（名称、粘度、颗粒腐蚀性、毒性；
8、锻钢球阀我们可以根据您提供的图纸定做生产；也可以按我公司提供的图纸生产。
9、锻钢球阀产品包装人性化亦可按您的要求办理。
二、若已经由设计单位选定的锻钢球阀型号，请按锻钢球阀直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的公司专家为您审核把关。
