Q347Y-25C硬密封铸钢球阀

摘要：Q347Y硬密封铸钢球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质...

所属类别：铸钢球阀

产品名称：Q347Y-25C硬密封铸钢球阀

产品标签：硬密封固定球阀,硬密封锻钢球阀

咨询热线：0577-67329790

联系邮箱：shufavalve@163.com

更新时间：2021-08-11 09:53:45

产品概述
相关产品
相关新闻

Q347Y-25C硬密封铸钢球阀的详细说明：

Q347Y硬密封铸钢球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。

硬密封铸钢球阀，手动碳钢硬密封球阀体表面采用先进的喷涂技术，通过对各种不同工况条件的处理，最高硬度可达HRC78。阀座密封面的处理，最高硬度可达HRC72。球体和阀座进行配对研磨，球阀整个密封面的所有密封区域均经过精密研磨。适合于高温高压的水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质，以及带颗粒的介质。金属密封球阀有浮动球和固定球两种结构金属阀座环与球面接触，通过作用在阀座环上均匀的弹簧负荷使阀座环与球面形成密封。
　　由于弹簧负荷的作用使辅助密封膨胀，实现阀体与阀座之间的密封.弹簧的载荷足以提供阀座与球体间可靠密封,在低压条件下，可以在阀座密封面与球体之间设计有密封脂注入系统。

硬密封球阀型号：Q347Y-25C DN200	硬密封球阀口径：DN200MM	硬密封球阀公称压力：2.5MPA
硬密封球阀连接方式：法兰连接	硬密封球阀操作方式：蜗轮	硬密封球阀主要功能：起开关作用或调节作用
硬密封球阀介质：水.油品.蒸汽.耐磨颗粒	硬密封球阀材质：WCB碳钢	硬密封球阀使用标准：国标标准

注：型号代表意义:Q代表球阀 3代表蜗轮 4代表法兰连接 7代表固定式 Y代表密封为NI60/STL/碳化钨/碳化铬

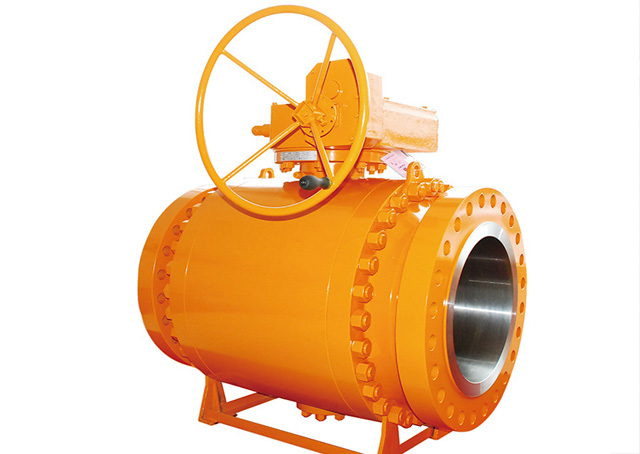

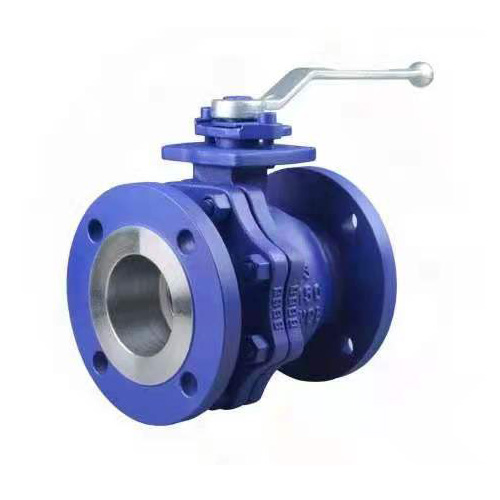

Q347Y-25C硬密封铸钢球阀 (图1)

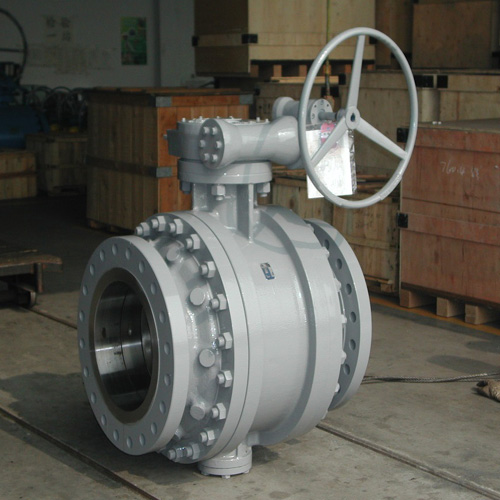

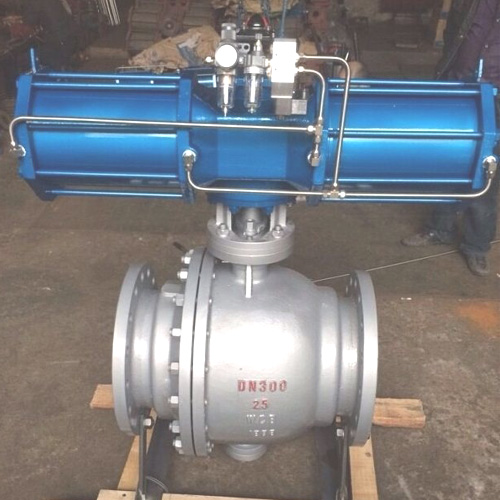

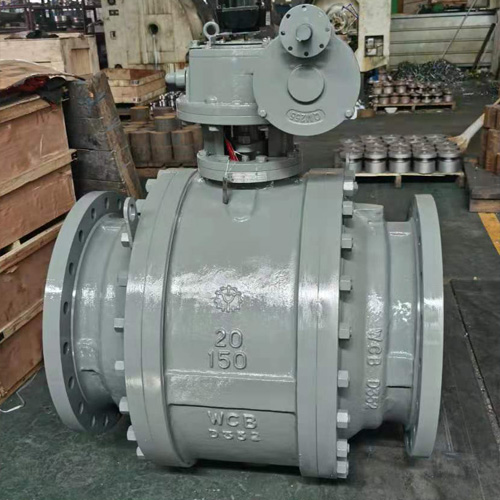

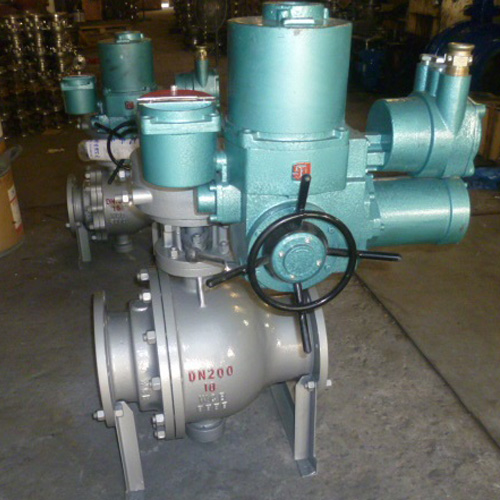

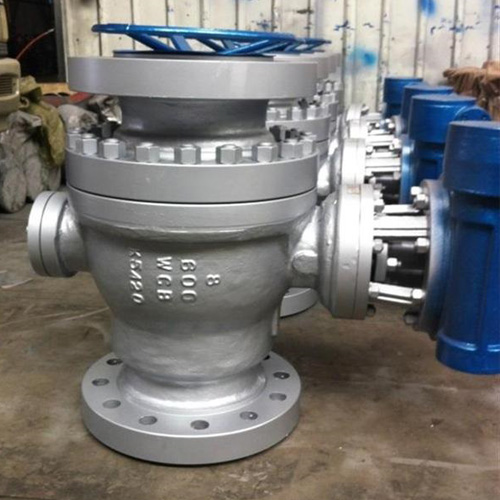

硬密封铸钢球阀车间图片

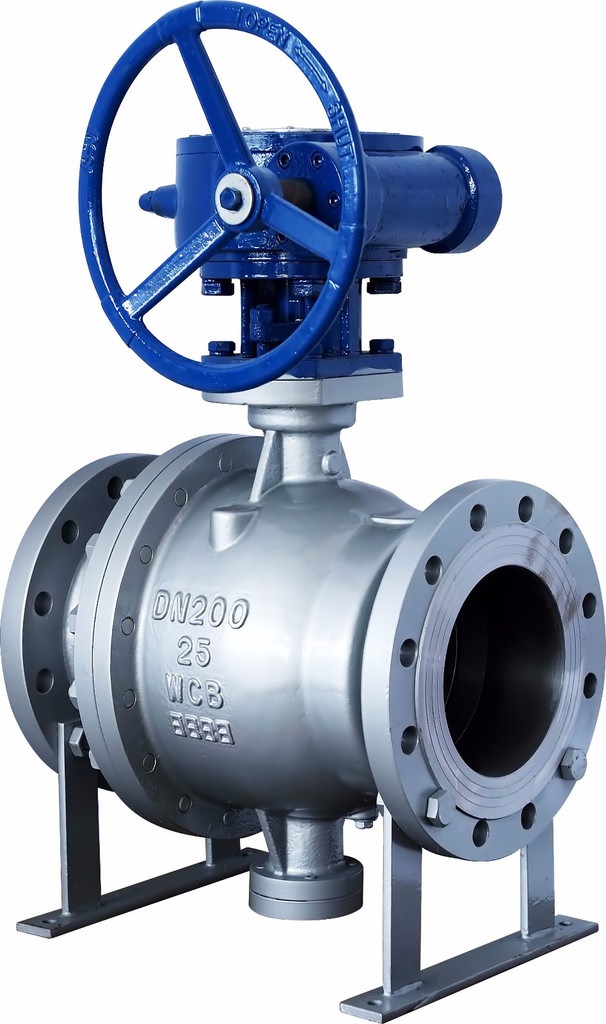

Q347Y硬密封铸钢球阀型号Q347Y-25C DN200MM 阀体采用WCB铸钢,内件材质：球体A105+STL司太立20#,阀座：A105+STL司太立16#

硬密封铸钢球阀操作使用

1）操作前须确认管路和阀已被冲洗过。

2）阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。

3）当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。

硬密封铸钢球阀维修概述说明

拥有较长的使用寿命和免维修期，将依赖以下几个因素：正常的工作条件、保持和谐的温度/压力比，以及合理的腐蚀数据。

注意

●球阀在关闭状态下，阀体内部依旧存在受压流体

●维修前，解除管线压力并使阀门处于打开位置

●维修前，断开电源或气源

●维修前，将执行机构与支架脱离

●必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作

●分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O 型圈时宜使用专用工具

●装配时法兰上的螺栓必须对称、逐步、均匀地拧紧

●清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质（例如燃气）等均相容。工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗

●分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布（为避免纤维脱落粘附在零件上）擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等

●非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡

●清洗后需待被洗壁面清洗剂挥发后（可用未浸清洗剂的绸布擦）进行装配，但不得长时间搁置，否则会生锈、被灰尘污染

●新零件在装配前也需清洗干净

●使用润滑脂润滑。润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时，可用例如特221 润滑脂。在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂

●装配时应不允许有金属碎屑、纤维、油脂（规定使用的除外）灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔

填料处得再锁紧

若填料处有微泄发生，须再锁紧阀杆螺母。

注意：不要锁太紧，通常再锁1/4圈～1圈，泄露即会停止。

更换阀座和密封件

A)、拆卸

使阀处于半开位置，冲洗、清除阀体内外可能存在的危险物质。

关闭球阀，拆掉两边法兰上的连接螺栓和螺母，然后将阀由管线上完全移除。

依序拆卸驱动装置-执行机构、连接支架、防松垫圈、阀杆螺母、蝶形弹片、格南、耐磨片、阀杆填料。

拆卸体盖连接螺栓和螺母，将阀盖与阀体分离，并拿掉阀盖垫圈。

确认阀球在“关断”位置，这可以将其较容易的从阀体拿出，随后取出阀座。

由阀体中孔向下轻推阀杆直到完全取出，然后取出O型圈及阀杆下填料。

注意：请谨慎操作，以避免擦伤阀杆表面及阀体填料函密封部位。

B)、重新组装

清洗和检查拆下零件，强烈推荐用备用零件包更换其阀座及阀盖垫圈等密封件。

按拆卸的相反顺序进行组装。

用规定的扭矩，交叉锁紧法兰连接螺栓。

用规定的扭矩，锁紧阀杆螺母。

安装执行机构后，输入相应的信号通过旋转阀杆带动阀芯旋转，使阀门至打开和关闭位置。

如有可能，请在回装管道前，按相关标准对阀进行压力密封测试和性能测试。

1、原理

球阀的启闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

2、适用场所

低压、小口径管道上用于截断水流和改变水流的分配或需快速启闭的场所。

3、特点

1）、流动阻力小；

2）、结构简单；

3）、体积小、重量轻；

4）、目前球阀的密封面材料选用塑料、密封性好；

5）、操作方便，开闭迅速，便于远距离的控制；

6）、维修方便，密封圈一般都是活动的，拆卸更换方便；

7）、全开或全闭时，球体和阀座的密封面与介质隔离，介质通过不会引起阀门密封面的侵蚀。

4、分类

1）、常用的球阀按其工作原理分为浮动式球阀、固定式球阀、升降杆式球阀等。

2）、球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

5、施工、安装要点

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

2）、安装在保温管道上的各类手动阀门，手柄均不得向下。

3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

4）、阀法兰与管线法兰间按管路设计要求装上密封垫。

5）、带传动机构的球阀，按产品使用说明书的规定安装。

6、执行标准

1）、产品标准

《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89

《铁制和铜制球阀》GB/T 15185-1994

《钢制阀门一般要求》GB/T 12224-2005

《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998

2）、工程标准

《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002

《通风与空调工程施工质量验收规范》GB 50243-2002

铸钢球阀产品的采购须知：

1、铸钢球阀商品已标的价格表是临时价格，具体价格已具体参数议价，根据材质及口径尺寸压力大小而定，具体价格您可以联系我们，以实时报价为准。

2、铸钢球阀产品名称与铸钢球阀的型号；

3、铸钢球阀的操作方式（有手动涡轮传动气动电动等）；

4、铸钢球阀的密封面材质和硬度；

5、铸钢球阀的阀体材质；

6、铸钢球阀的压力；

7、铸钢球阀的使用介质（名称、粘度、颗粒腐蚀性、毒性；

8、铸钢球阀我们可以根据您提供的图纸定做生产；也可以按我公司提供的图纸生产。

9、铸钢球阀产品包装人性化亦可按您的要求办理。

二、若已经由设计单位选定我司的铸钢球阀型号，请按铸钢球阀直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的公司专家为您审核把关。
