Q947F电动铸钢球阀

Q947F电动铸钢球阀

摘要:Q947F电动铸钢球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用...

所属类别:铸钢球阀

产品名称:Q947F电动铸钢球阀

产品标签:法兰铸钢球阀,固定铸钢球阀

咨询热线:0577-67329790

联系邮箱:shufavalve@163.com

更新时间:2021-08-10 22:53:35

  • 产品概述
  • 相关产品
  • 相关新闻

电动铸钢球阀概述:
蜗轮铸钢球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

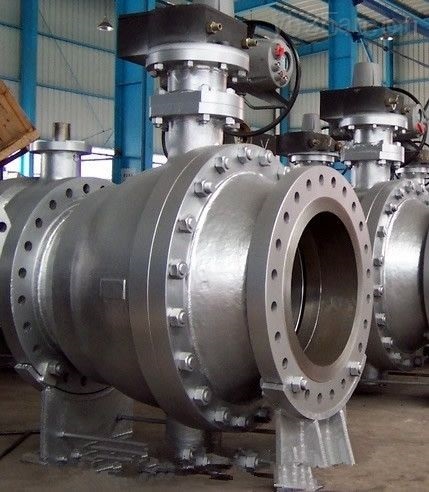

Q947F电动铸钢球阀(图1)

电动铸钢球阀主要零件材料:
阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质
WCB 1Cr13 1Cr13

1Cr13

司太立合金

本体材料

柔性石墨

不锈钢加柔性石墨

08软钢

F304 F316

柔性石墨

编结石墨

-29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、碱
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L
电动铸钢球阀主要外形尺寸:
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686
L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914 1067 1245
H 50 55 80 102 144 127 152 184 219 376 360 395 430 470 550 580 700 800
手动 H1 75 85 95 707 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100
E - - - - - - - - - 116 116 171 171 257 257 257 150 83
F - - - - - - - - - 350 350 400 420 400 420 400 410 650
W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800
电动 H2 - - - - - - - - 554 600 652 760 770 830 - 940 940 1115
L1 - - - - - - - - 235 235 235 259 400 400 - 410 410 410
气动 H3 215 240 264 274 379 389 479 552 666 736 926 1059 1127 1393 1468 1538 1538 1450
L2 200 270 270 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 1360 28
固定电动球阀主要性能规范
试验压力(Mpa)
公称压力(Mpa)
压力级(Class)
1.6
2.5
4.0
6.4
10.0
16.0
25.0
150
300
400
600
900
1500
强度试验
2.4
3.8
6.0
9.6
15.0
24
37.5
3.1
7.8
10.2
15.3
23.1
38.4
密封试验
1.8
2.8
4.4
7.0
11.0
17.6
27.5
2.2
5.6
7.5
11.2
16.8
28.1
气密试验
0.5-0.7
工作温度
PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质
C:水、油、蒸气P:硝酸类(温度≤200℃ )R:醋酸类(温度≤200℃ )

铸钢电动球阀产品的采购须知:

铸钢电动球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。

产品名称与铸钢电动球阀的型号;铸钢电动球阀的操作方式(有手动涡轮传动气动电动等); 铸钢电动球阀的密封面材质和硬度; 铸钢电动球阀的阀体材质; 铸钢电动球阀的压力; 铸钢电动球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;  铸钢电动球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。 铸钢电动球阀产品包装人性化亦可按您的要求办理。

若已经由设计单位选定我司的铸钢电动球阀型号,请按铸钢电动球阀型号直接向我司销售部订购。

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的公司专家为您审核把关。
