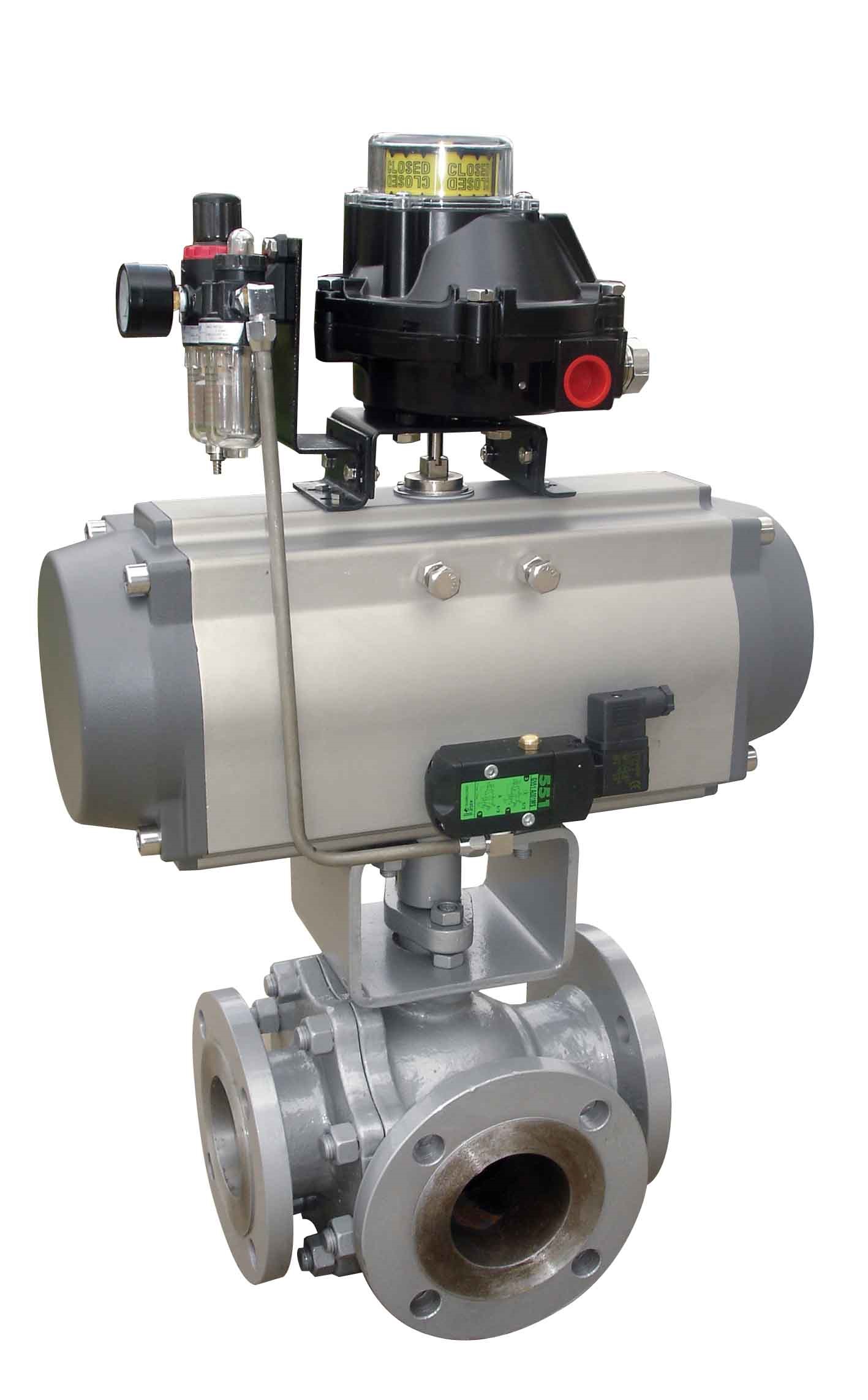

Q644F Q645F气动三通球阀说明

 L型三通球阀只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。L型三通球阀球阀具有流量大、结构简单、密封可靠、维护方便等特点，阀体材料主要有304、304L、316、316L及双相钢等等不锈钢蚀性介质介质腐蚀



　　L型三通球阀设计为一进一出，在使用过程中可任意调整介质流动方向，主要作用于使其介质流动方向的转换。在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统在；在化工产品、医药和食品生产中，在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供水和供气系统中；在农田的排灌系统中，在冶金生产系统中都有广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统中用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。



二、特点：



　　1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。



　　2.阀杆采用A182F304整体锻造并调制处理，硬度达到HB220-250.阀杆通过平键或花键或方契与手柄连接，通过性强，拆装方便。阀杆设有防吹出结构。



　　3.阀门的填料选用编结、柔性石墨密封圈或聚四氟乙烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。



　　4.根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆玉阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。



　　5.密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN250以下为浮球形式，DN250以上为固定球形式。



　　6.球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
