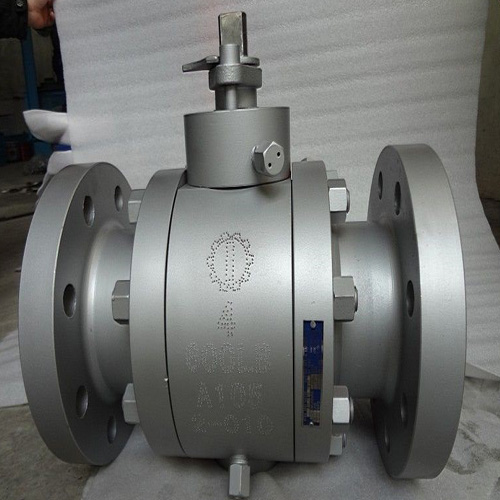

Q347Y-150LB高性能高压美标球阀

Q347Y-150LB高性能高压美标球阀

摘要:Q347Y-150LB高性能高压美标球阀​是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。...

所属类别:美标球阀

产品名称:Q347Y-150LB高性能高压美标球阀

产品标签:美标高压球阀​,三片式高压球阀,锻钢高压球阀

咨询热线:0577-67329790

联系邮箱:shufavalve@163.com

更新时间:2021-08-10 11:51:27

  • 产品概述
  • 相关产品
  • 相关新闻

       Q347Y-150LB高性能高压美标球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。

  它与铸钢球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。

  先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。 本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。

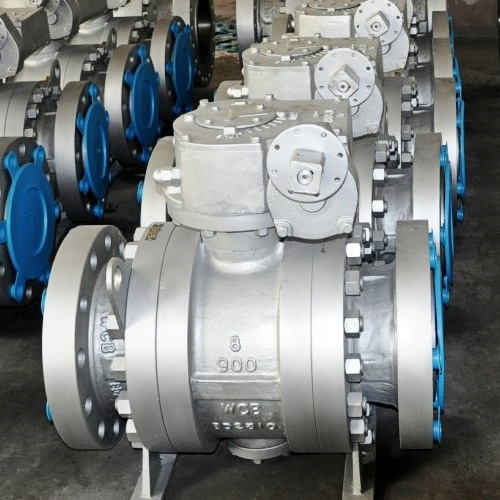

  上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。蜗轮高压球阀有浮动的也有固定的,通常二片式和三片式比较多的,阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,蜗轮高压球阀在管道上主要用于切断、分配和改变介质流动方向。

  它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能。蜗轮高压球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门,密封件嵌于不锈钢阀座内,金属阀座尾端设有弹簧,当密封面磨损或者烧毁时,在弹簧作用下推动阀座与球体形成金属密封。

  其具有独特的自动泄压功能,当阀门中腔介质压力超过弹簧预紧力,出口端阀座后退脱离球体,达到自动泄压效果,泄压后阀座自动复位,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。

  高压美标球阀具体结构功能特点:

  1、自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复位。

  2、排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)

  3、操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。

  4、密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。

  5、防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。

  高性能高压美标球阀使用条件:

  球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀zui适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质。球阀阀体可以是整体的,也可以是组合式的。

Q347Y-150LB高性能高压美标球阀产品的采购须知:

高性能高压美标球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。

产品名称与高性能高压美标球阀的型号;高性能高压美标球阀的操作方式(有手动涡轮传动气动电动等);高性能高压美标球阀的密封面材质和硬度;高性能高压美标球阀的阀体材质;高性能高压美标球阀的压力;高性能高压美标球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;蜗轮固定式球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。蜗轮固定式高性能高压美标球阀产品包装人性化亦可按您的要求办理。

若已经由设计单位选定我司的高性能高压美标球阀型号,请按高性能高压美标球阀型号直接向我司销售部订购。

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的公司专家为您审核把关。
