Q41F-150LB 4寸软密封美标球阀

Q41F-150LB 4寸软密封美标球阀

摘要:Q41F-150LB 4"软密封美标球阀流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线相通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小,启闭迅速,启闭时只需把球体转动90,方便而迅速,结构...

所属类别:美标球阀

产品名称:Q41F-150LB 4寸软密封美标球阀

产品标签:浮动式美标球阀,,美标锻钢球阀,Q347F固定式美标球阀

咨询热线:0577-67329790

联系邮箱:shufavalve@163.com

更新时间:2021-08-09 17:44:01

  • 产品概述
  • 相关产品
  • 相关新闻

Q41F软密封美标球阀特点及作用:美标球阀是用带圆形通孔的球体作启闭件,球体随阀杆转动,以实现启闭动作的阀门。



美标球阀型号:Q41F

美标球阀径:4"(100MM)

美标球阀公称压力:150LB

美标球阀连接方式:法兰连接

美标球阀操作方式:手动

美标球阀主要功能:起开关作用

美标球阀使用介质:水.油品.蒸汽

美标球阀材质:WCB碳钢

美标球阀使用标准:美标

注:型号代表意义Q代表球阀  4代表法兰连接 1代表浮动式 F代表四氟

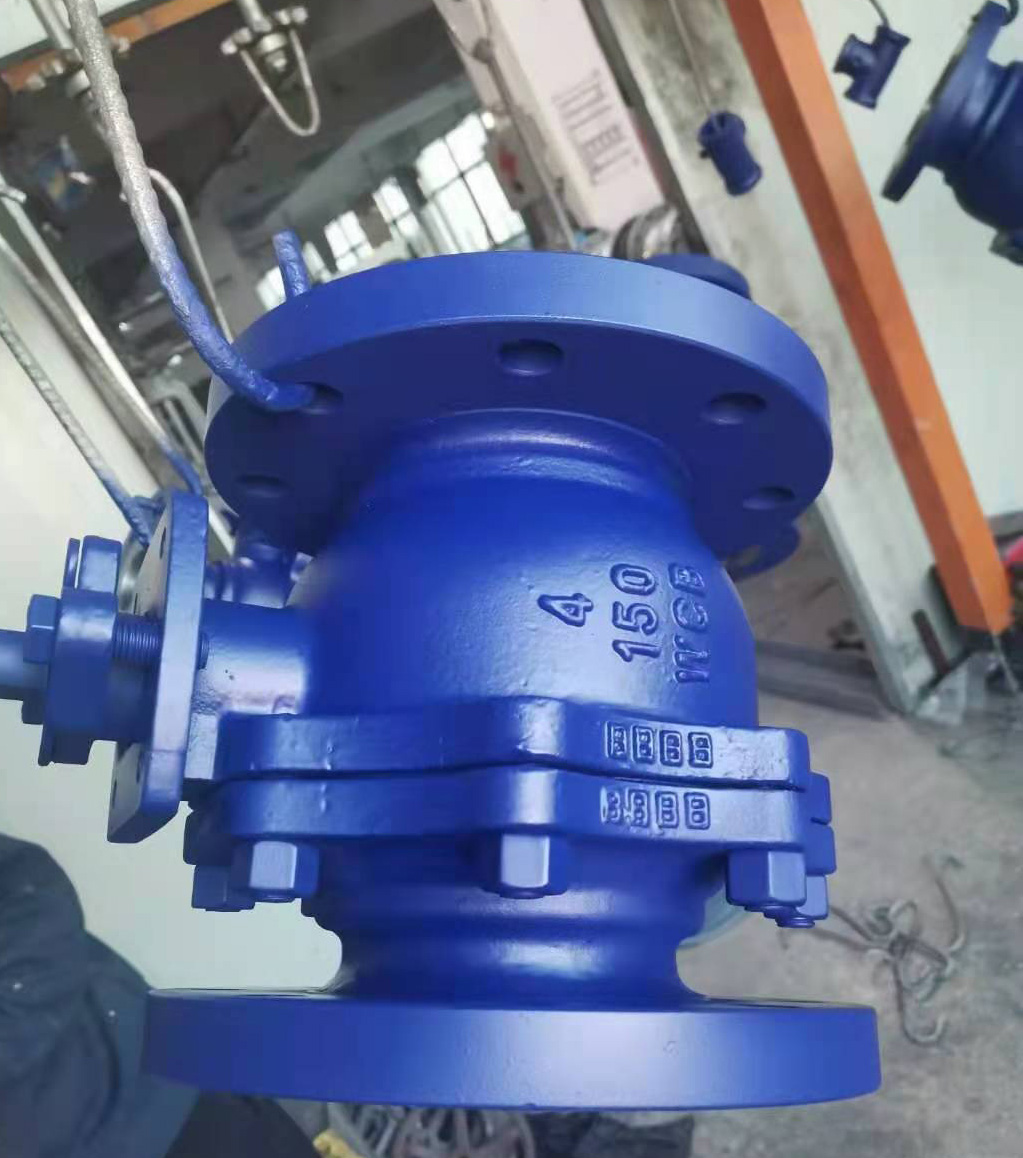

Q41F-150LB 4寸软密封美标球阀(图1)

美标软密封球阀型号Q41F-150LB  4" 阀体采用WCB碳钢,内件材质:球体F304不锈钢+STL司太立20#,阀座:F304不锈钢+STL司太立16#.

Q41F软密封美标球阀的优点:

1. 流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线相通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。

2.启闭迅速,启闭时只需把球体转动90°,方便而迅速。

3.结构较简单,体积较小,重量较轻。特别是它的高度远小于闸阀和截止阀。

4.密封性能较好。球阀一般采用具有弹性的软质密封圈。

二、Q41F美标软密封球阀的缺点:

使用温度范围较小。球阀一般采用软密封圈,使用温度受密封圈材料的限制。密封圈材料的开发及金属硬密封球阀的应用能扩大球阀的使用温度范围。

三、Q41F美标软密封球阀的结构型式:

按结构的密封机理,球阀分为浮动球球阀和固定球球阀。前者主要靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定的限制。而后者的球体由安装在阀体上的上下两个轴承支持,球体的位置固定,密封作用是靠弹簧和介质压力使阀座压向球体而实现的。因而启闭力矩较小,适用于高压和大口径场合。

软密封美标球阀产品性能规范
公称压力(PN) 1.6 2.5 4.0 6.4
壳体试验压力 2.4 3.8 6.0 9.6
密封试验(液) 1.8 2.8 4.4 7.0
密封试验(气) 0.5~0.7
适用介质 C       P       R
水、油品、蒸气   硝酸类    醋酸类
适用温度 ≤200℃

软密封美标球阀主要零件材料

名称 WCB类  CF8类 CF3类 CF8M类 CF3M类
阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
弹簧   3yc-7/17-49H
O形圈 NBR 氟橡胶
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8

美标软密封球阀产品的采购须知:

美标软密封球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。

产品名称与美标软密封球阀的型号;美标软密封球阀的操作方式(有手动涡轮传动气动电动等);美标软密封球阀的密封面材质和硬度; 美标软密封球阀的阀体材质; 美标软密封球阀的压力; 美标软密封球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;美标软密封球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。 美标软密封球阀产品包装人性化亦可按您的要求办理。

若已经由设计单位选定我司的美标软密封球阀型号,请按美标软密封球阀型号直接向我司销售部订购。

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的公司专家为您审核把关。
