高压球阀Q47F-900LB

高压球阀Q47F-900LB

摘要:Q47F-900LB高压球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质...

所属类别:高压球阀

产品名称:高压球阀Q47F-900LB

产品标签:不锈钢高压球阀,浙江高压球阀,高压球阀厂家

咨询热线:0577-67329790

联系邮箱:shufavalve@163.com

更新时间:2021-08-13 17:44:32

  • 产品概述
  • 相关产品
  • 相关新闻

Q47F-900LB高压球阀的详细说明:

高压球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与铸钢球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。 本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。蜗轮高压球阀有浮动的也有固定的,通常二片式和三片式比较多的,阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,蜗轮高压球阀在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能。蜗轮高压球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门,密封件嵌于不锈钢阀座内,金属阀座尾端设有弹簧,当密封面磨损或者烧毁时,在弹簧作用下推动阀座与球体形成金属密封。其具有独特的自动泄压功能,当阀门中腔介质压力超过弹簧预紧力,出口端阀座后退脱离球体,达到自动泄压效果,泄压后阀座自动复位,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。

球阀型号:Q47F-900LB

球阀径:2"(50MM)

球阀公称压力:900LB

球阀连接方式:法兰连接

球阀操作方式:手柄(出口型蜗轮)

球阀主要功能:起开关作用

球阀使用介质:水.油品.蒸汽

球阀材质:F304锻不锈钢

球阀使用标准:美标

注:型号代表意义:Q代表球阀 3代表蜗轮 4代表法兰连接 7代表固定式 F代表密封为RPTFE四氟

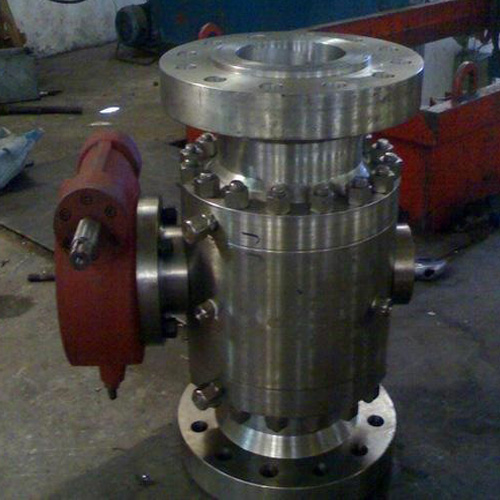

高压球阀Q47F-900LB(图1)

       锻不锈钢高压球阀(900LB软密封)现场图片

Q47F锻不锈钢高压球阀(900LB软密封),型号Q47F-900LB 2" 阀体采用F304锻不锈钢,内件材质:球体F304,阀座:F304+RPTFE四氟,蜗轮采用出口型蜗轮。

高压球阀的特点:
美标高压球阀 一、浮动球球阀 球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。   二、固定球球阀  球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。
二、高压球阀维护
  球阀维护保养时一般都处于开位状态,特殊情况下选择关闭保养。其他阀门也不能一概以开位论处。
  锻钢加长端闸阀要观察阀门通径与密封圈座平齐问题。例如球阀,如果存在开位过盈,可向里调整开位限位器,确认通径平直后锁定。调整限位不可只追求开或关一方位置,要整体考虑。如果开位平齐,关不到位,会造成阀门关不严。同理,调整关到位,也要考虑开位相应的调整。锻钢高压球阀确保阀门的直角行程。注脂后,一定封好注脂口。避免杂质进入,或注脂口处脂类氧化,封盖要涂抹防锈脂,避免生锈。以便下一次操作时应用。
  锻钢低温阀门要考虑在今后油品顺序输送中具体问题具体对待。鉴于柴油与汽油不同的品质,应考虑汽油的冲刷和分解能力。在以后阀门操作,遇到汽油段作业时,及时补充润滑脂,防止磨损情况发生。注脂时,锻不锈钢高压球阀不要忽略阀杆部位的注脂。阀轴部位有滑动轴套或填料,也需要保持润滑状态,以减小操作时的摩擦阻力,如不能确保润滑,则电动操作时扭矩加大磨损部件,手动操作时开关费力。
  有些球阀阀体上标有箭头,如果没有附带英文FIOW字迹,则为密封座作用方向,不作为介质流向参考,阀门自泄方向相反。通常情况下,双座密封的球阀具有双向流向。
  阀门维护时,也要注意电动头及其传动机构中进水问题。尤其在雨季渗入的雨水。一是使传动机构或传动轴套生锈,二是冬季冻结。锻钢高压球阀造成电动阀操作时扭矩过大,损坏传动部件会使电机空载或超扭矩保护跳开无法实现电动操作。传动部件损坏,手动操作也无法进行。在超扭矩保护动作后,手动操作也同样无法开关,如强行操作,将损坏内部合金部件。
a:操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。

b:密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
c:防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
d:自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复位。
e:排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)

锻不锈钢高压球阀的采购须知:
锻不锈钢高压球阀商品已标的价格表是临时价格,具体价格已具体参数议价,根据材质及口径尺寸压力大小而定,具体价格您可以联系我们,以实时报价为准。
产品名称与锻不锈钢高压球阀的型号;锻不锈钢高压球阀的操作方式(有手动涡轮传动气动电动等);锻不锈钢高压球阀的密封面材质和硬度; 锻不锈钢高压球阀的阀体材质; 锻不锈钢高压球阀的压力; 锻不锈钢高压球阀的使用介质(名称、粘度、颗粒腐蚀性、毒性;高压锻不锈钢高压球阀我们可以根据您提供的图纸定做生产;也可以按我公司提供的图纸生产。锻不锈钢高压球阀产品包装人性化亦可按您的要求办理。
若已经由设计单位选定的锻不锈钢高压球阀型号,请按锻不锈钢高压球阀型号直接向我司销售部订购。
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的公司专家为您审核把关。
